之前我一直跟大家讲过符合要求的图片在论文发表过程中是非常重要的，我在审稿的过程中发现很多人都不会作图，不管是中文文章还是SCI文章都遇到过作图不符合规范的情况。包括我的师弟师妹们拿给我修改的初稿中图片大多数都是杂乱不齐的，不是大小、字体不一致，就是看不清楚，该标记的没有标记。出现这些问题其实没有关系，因为是初稿，通过后期的学习和修改是可以完善的。我自己刚学作图的时候也不知道论文作图有这么多规则和要求，所以刚写SCI的时候也是吭哧了很久才把图片搞好。

规范标准的图片不一定能让你的论文被接收，但是不规范不标准的配图一定会让你的论文无法被接收！那么我们在作图配图的时候需要知道哪些细节和要求呢？

对于论文的作图，实际上有几个基本的要求，包括以下几点：

1. 图片的尺寸

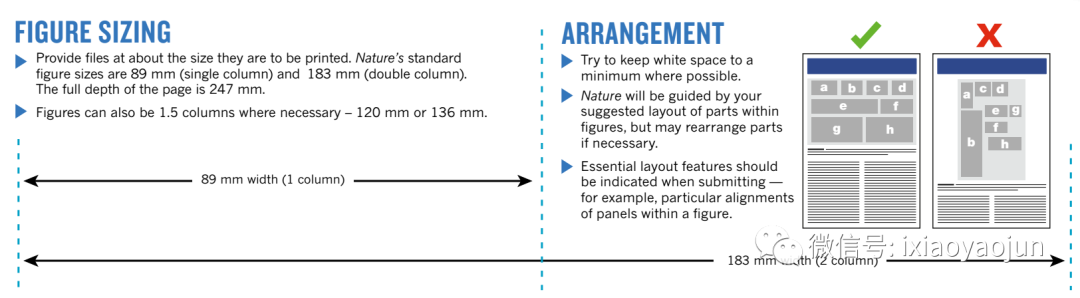

图片的尺寸非常重要，一般情况下控制宽度8.3~17.6cm之间，高度一般不超过20cm。不同的杂志要求都不一样，大家最好都去看看各个杂志社的投稿须知，有的有明确要求。Nature对图片大小的要求宽度是8.9到18.3cm，最大高度是24.7cm，并给出了正确的排版样式（下图）。

2. 分辨率

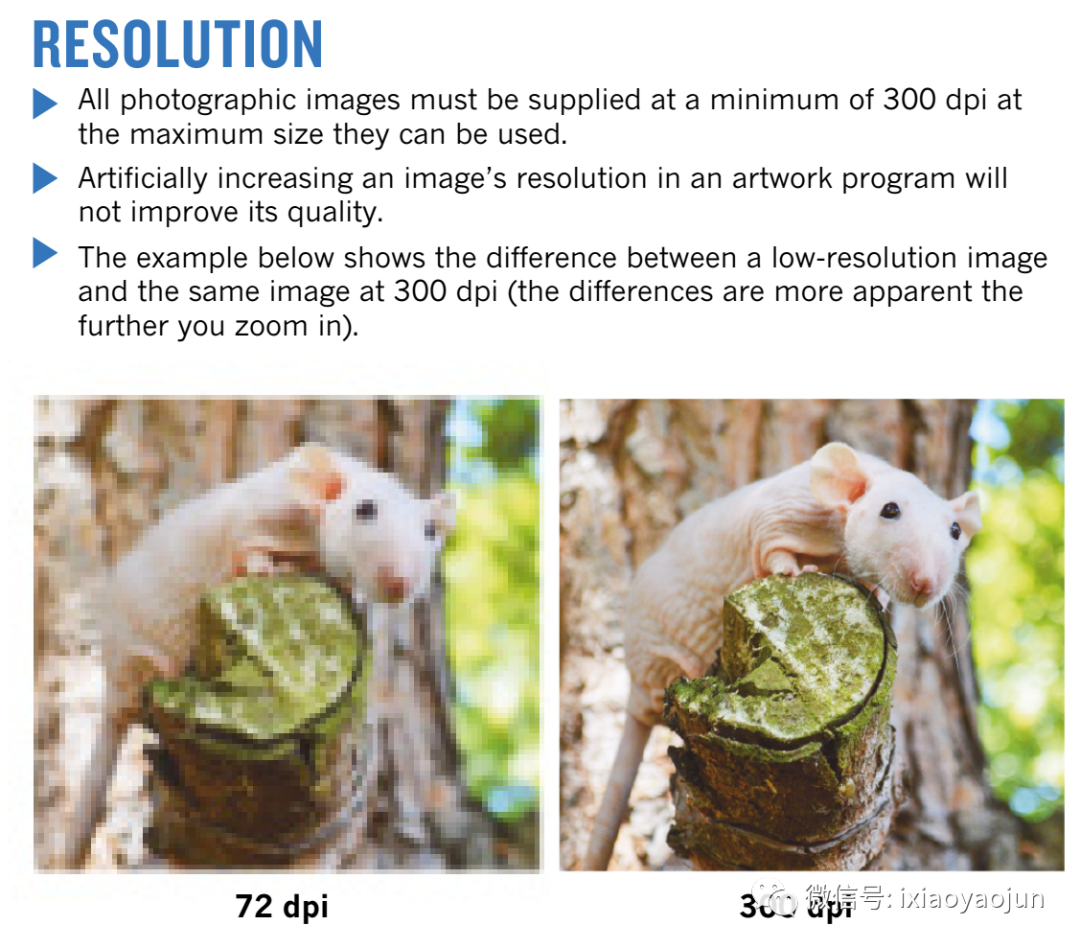

对于分辨率，一般杂志都会明确要求dpi在300以上，对不同的图片类型有不同的要求，一般彩图 ≥ 300 dpi，线条图 ≥ 1000 dpi，灰度图 ≥ 600 dpi。大部分期刊要求最低都是300dpi 以上。Nature对图片分辨率的最低要求就是300dpi（下图）。

3.字体类型和大小

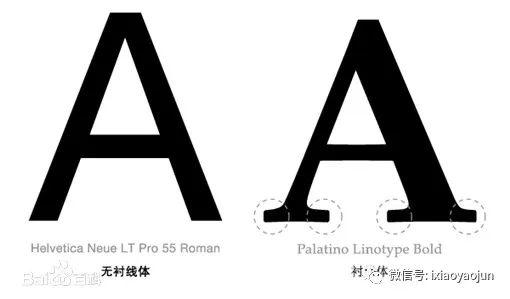

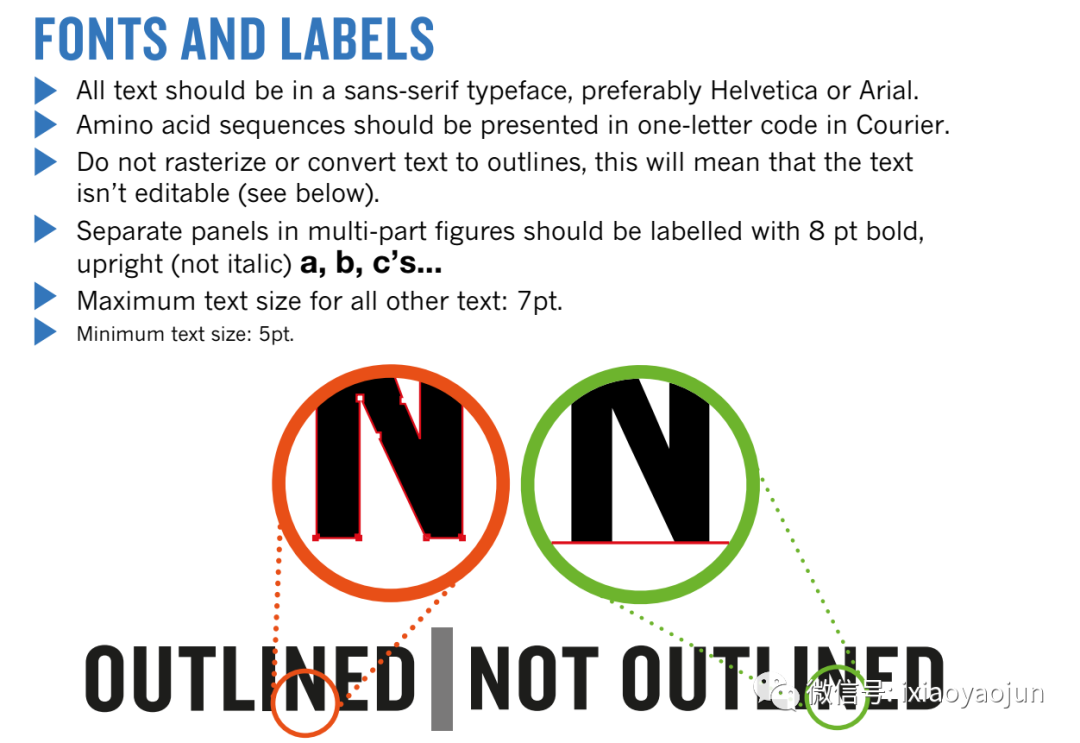

对于图片中的字体，SCI一般都是要求Arial，一般我们都是选择Arial比较多。对于同类型的文字要求字号大小一致，一般要求Font size ≥ 8 pt。Nature对字体要求是无衬线字体，推荐Helvetica或者 Arial，对于图片中的标签要求用8pt的字体，其他文本字体要求最大是7pt，最小是5pt（下图）。

4. 线条粗细

这个一般杂志没有明确的要求，最基本的就是要保证每个图片线条粗细保持一致，一般Line weight在0.25~1 pt之间。

5. 标注

我们经常要在图片上添加标签、标尺、箭头这些标记，要保证每个图片上的标记都是准确、清楚、一致的，尤其是标签和标尺，在同一类型的图片上一定要大小一致、位置一致。比如标尺，不要在一个图片上标在图片左下角，而在另一个图片上标在右下角。

6. 颜色

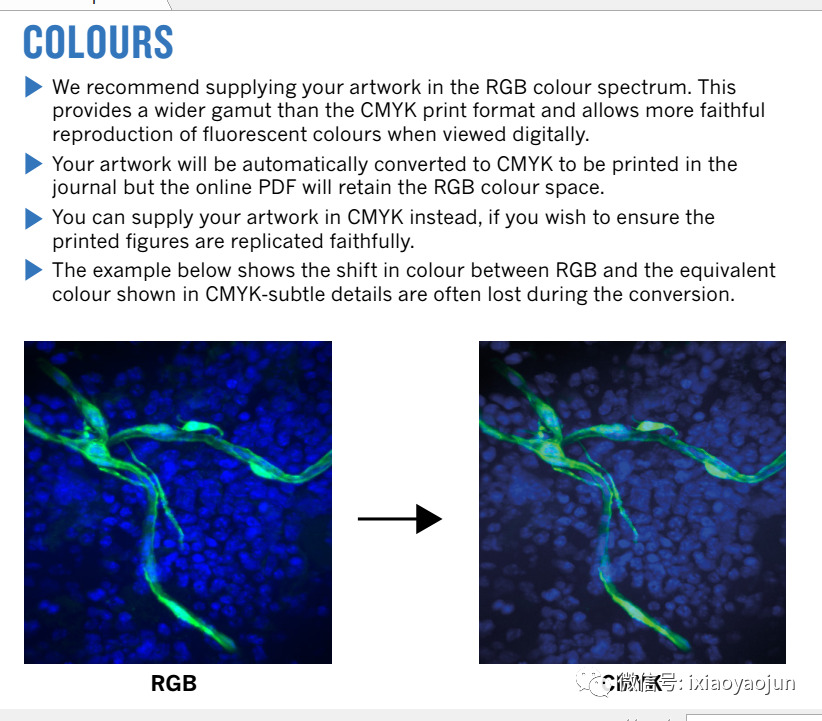

对于颜色的要求，不同的杂志对不同的出版形式也有不同的要求，比如电子期刊一般要求是RGB模式，而需要印刷出版的一般要求CMYK模式。不过现期刊都是有网络版的，且 RGB 图比 CMYK 图表现出的效果好，色彩亮丽，更适合出现在网络上。由 RGB 转变为 CMYK 模式容易，但是由 CMYK 模式转变为 RGB 模式，图象的表现力却会下降。现在期刊一般都会自己把RGB转换为CMYK来印刷出版，所以建议都保存RGB模式的图。Nature对颜色的要求就是RGB模式（下图）。

6 格式和类型

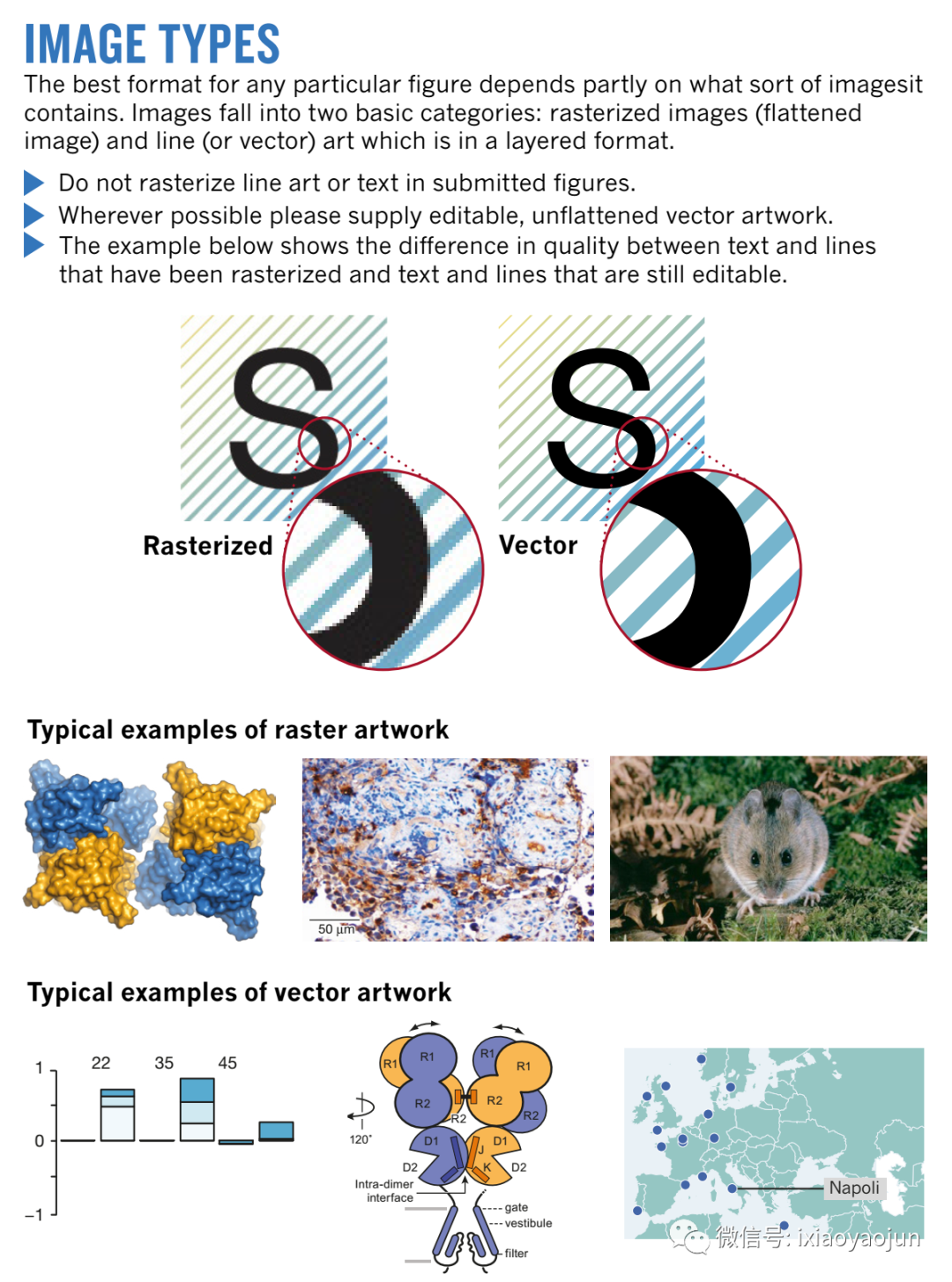

对于图片的格式，一般要求栅格图是TIFF格式，矢量图是PDF/EPS格式，当然矢量图更清楚，不过一般只要满足分辨率要求，TIFF格式的位图是没有问题的。当然有些顶尖期刊是不接收位图的，比如Nature明确说明不接收TIFF，png或者JPEG这些栅格图，对于图片类型也有明确的要求，尤其文本和线条类的不要 上传栅格图，要求上传可编辑的、未经处理的矢量图（下图）。

7. 组图

组图的时候要注意，我们组图里的原始图内容要占据整张组图的90%以上空间,四周不能留太多空白区域;

8. 图片文件大小

一般推荐保存图片时选择LZW无损压缩模式，大小在10M以内，方便我们上传。

那么针对上面的要求，要特别提4点保存和处理图片的Tips

1. 从软件导出符合要求的图片

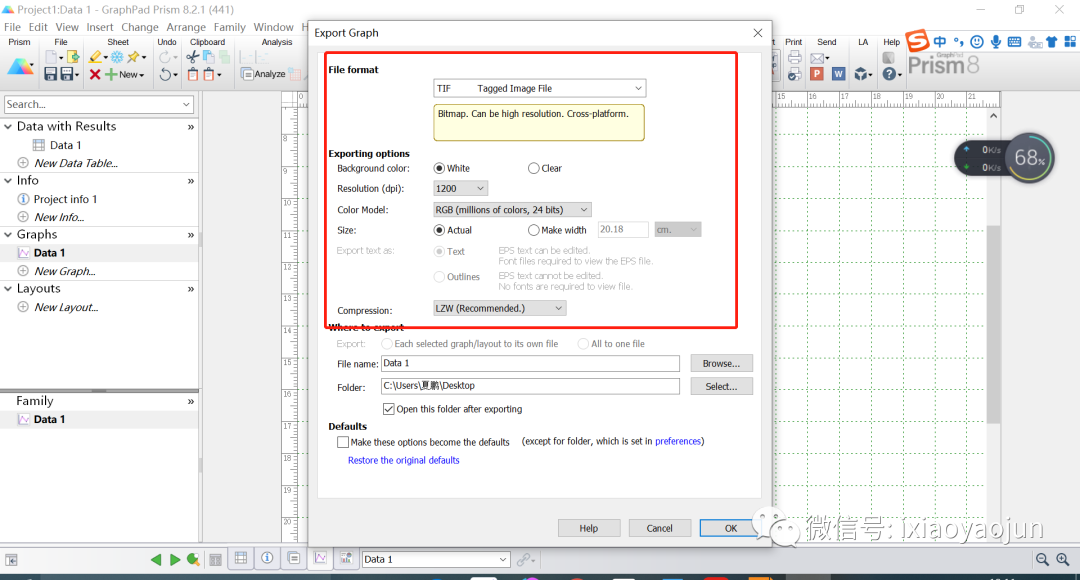

像Excel, Origin, Graphpad, SPSS这些软件做的图,都属于线条图范畴,要求分辨率不低于1000 dpi,可以直接通过PDF/EPS格式导出(如杂志社允许)。比如我们常用的Graphpad Prism作图软件，在导出的图片的时候就可以进行格式、dpi、颜色模式和压缩方式的选择。

2. PS里修改为符合要求的图片

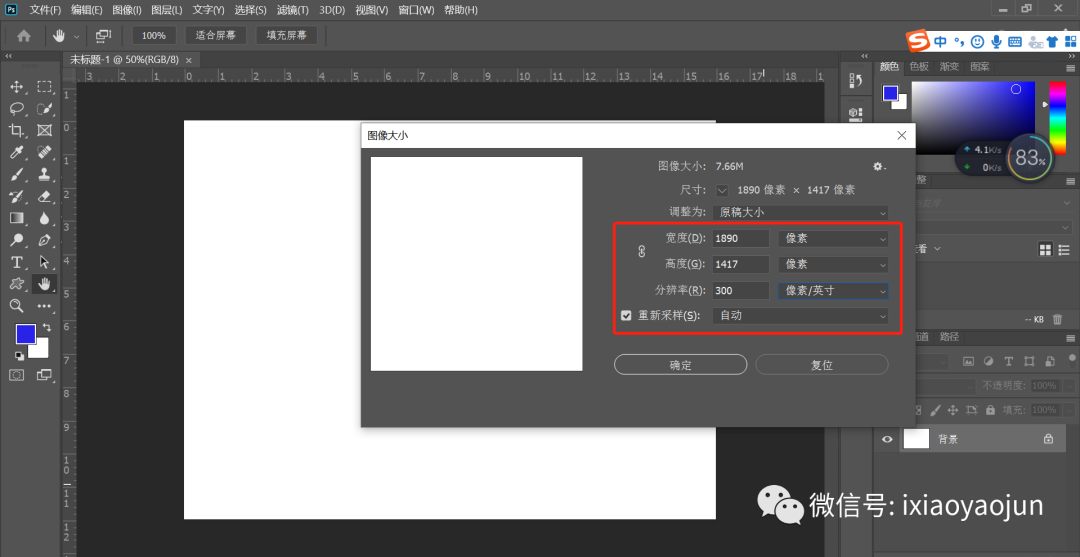

Photoshop软件是我们常用修图拼图的软件，在PS里可以直接修改图片（点击图像→图像大小可修改图片尺寸和分辨率），我推荐大家都用PS来进行图片处理和拼图。当然PPT也可以，但是PPT默认导出的图片不是300dpi以上的，需要自己修改注册表参数调整导出图片的dpi，具体大家可以去百度，比较复杂。

3. 照相机拍摄的图片

这些包括我们自己用相机拍的图，比较组织的大小，老鼠大小等。要注意以下几点：1)摄入参照物。如需比较拍摄物尺寸大小的,应辅以钢尺做参照,如肿瘤体积、裸鼠大小等; 2) 背景干净,推荐以浅蓝布作为背景,减少血渍及其他污染物的干扰; 3) 检查相机设置,分辨率越高越好,推荐2560×1920dpi及以上; 4) 对焦准确,不要逆光拍摄,多拍几张; 5）及时检查效果并挑选可用的,正确命名,并将原始照片长期保存(不要用word或ppt保存);

4.镜下拍摄的图片

如电镜图、荧光图等，要注意以下几点：1) 尽量获取高分辨率的图片,原始分辨率不低于600 dpi,越高越好2) 注意添加标尺，在同批次、同参数的系列照片中的一张上添加，后期方便统一处理。
